Moduli uscita

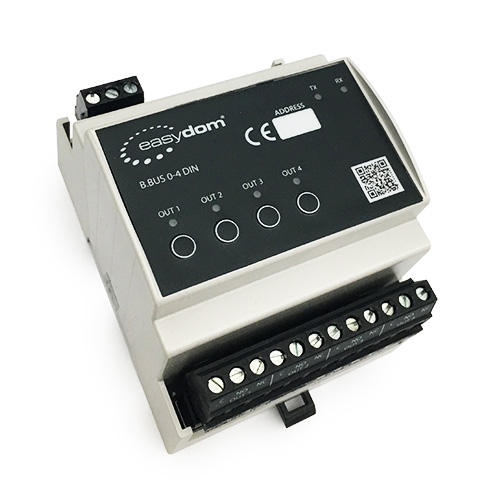

B.BUS 0-4 DIN

Serie Bridge Bus. Modulo con 4 uscite digitali di potenza

Questo prodotto è stato realizzato per essere alloggiato nei quadri o cassette di derivazione provviste di guida DIN. Ha 4 uscite relè con led di segnalazione ed è studiato per comandare direttamente carichi elettrici quali lampade, motori elettrici, elettrodomestici elettrovalvole ecc.

Sulla parte frontale sono presenti 4 pulsanti per attivazioni di servizio delle relative uscite.
I contatti delle uscite sono previste con contatto di scambio NA/NC e polo comune indipendente.

Il modulo deve essere programmato tramite BUS, utilizzando l’interfaccia USB ed il Software Easydom Start.



Caratteristiche:
  • Protezione contro inversione polarità e corto circuiti
  • Segnalazione trasmissione e ricezione BUS
  • Posizionamento in quadri o cassette compatibili con guida DIN
  • Morsetto connessione BUS estraibile
  • Morsetti connessione uscite estraibili
Descrizione:

4 Uscite digitali di potenza al morsetto 12A NA/NC

Dimensioni:

4 Moduli guida DIN  73 x 97 x 63mm (L,H,W)

Assorbimento:

max 180 mA

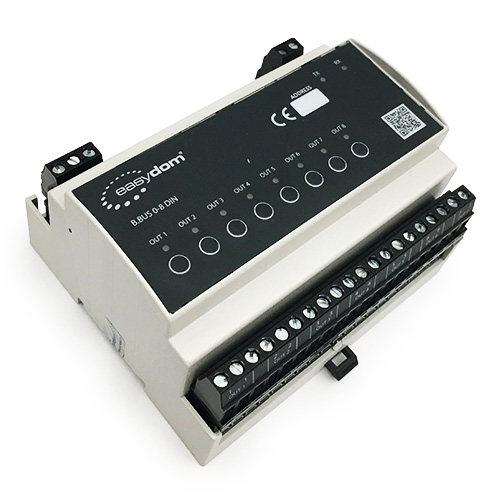

B.BUS 0-8 DIN

Serie Bridge Bus. Modulo con 8 uscite digitali di potenza

Questo prodotto è stato realizzato per essere alloggiato nei quadri o cassette di derivazione provviste di guida DIN. Ha 8 uscite relè con led di segnalazione ed è studiato per comandare direttamente carichi elettrici quali lampade, motori elettrici, elettrodomestici elettrovalvole ecc.

Sulla parte frontale sono presenti 8 pulsanti per attivazioni di servizio delle relative uscite.
Una caratteristica importante di questo modulo sono le dimensioni, solo 6 moduli DIN.
I contatti delle uscite sono normalmente aperti senza polo comune.

Il modulo deve essere programmato tramite BUS, utilizzando l'interfaccia USB ed il Software Easydom Start.



Caratteristiche:
  • Protezione contro inversione polarità e corto circuiti
  • Segnalazione trasmissione e ricezione BUS
  • Posizionamento in quadri o cassette compatibili con guida DIN
  • Morsetto connessione BUS estraibile
  • Morsetti connessione uscite estraibili
Descrizione:

8 Uscite digitali di potenza al morsetto 12A NA

Dimensioni:

6 Moduli guida DIN  106.5 x 97 x 63mm (L,H,W)

Assorbimento:

max 360 mA






B.BUS 0-10D

Serie Bridge Bus. Modulo dimmer con 4 uscite 0-10V

Il modulo è dotato di 4 uscite analogiche compatibili con lo standard 0-10, possono cooperare per la gestione di un canale RGB oppure essere indipendenti collegando opportuni dimmer per la gestione di lampade led, ad incandescenza o fluorescenti. È possibile eseguire regolazioni sceniche controllando i tempi di regolazione predefinite dall’utente.

È possibile inoltre pilotare una qualsiasi uscita sul BUS per interrompere la fase e pilotare anche lampade 1-10V

Il modulo deve essere programmato tramite BUS, utilizzando l'interfaccia USB ed il Software Easydom Start.



Caratteristiche:
  • Protezione contro inversione polarità e corto circuiti
  • Segnalazione trasmissione e ricezione BUS
  • Posizionamento in quadri o cassette compatibili con guida DIN
  • Morsetto connessione BUS estraibile
  • Morsetti connessione uscite estraibili
Descrizione:

4 uscite analogiche 0-10V

Dimensioni:

2 Moduli guida DIN  37 x 97 x 63mm (L,H,W)

Assorbimento:

max 50 mA






B.BUS 0-2 D/PW

Serie Bridge Bus. Modulo con 2 uscite Dimmer in potenza

Il modulo è stato realizzato per essere alloggiato nei quadri o nelle cassette di derivazione provviste di guida DIN. Il modulo può essere utilizzato stand alone come driver di potenza senza il collegamento al BUS e il funzionamento avviene con tensioni di rete di 110Vac/230Vac con frequenze di 50/60Hz.

NB: non collegare il neutro delle lampade al neutro della linea luce generale, l’alimentazion fase e neutro della lampada va collegata direttamente sui morsetti del dimmer come da schema altrimenti il dimmer non funzionerà in modo corretto.

Al modulo è possibile collegare lampade alogene, a incandescenza, led pur che dimmerabili. A ogni uscita è possibile collegare un carico dimmerabile da un minimo di 7 Watt ad un massimo di 330 Watt.

Il modulo deve essere programmato tramite BUS, utilizzando l'interfaccia USB ed il Software Easydom Start.



Caratteristiche:
  • Protezione contro inversione polarità e corto circuiti
  • Segnalazione trasmissione e ricezione BUS
  • Posizionamento in quadri o cassette compatibili con guida DIN
  • Morsetto connessione BUS estraibile
  • Morsetti connessione uscite estraibili
Descrizione:

2 uscite di potenza da 7 Watt a 330Watt per uscita

Dimensioni:

2 moduli DIN 37 x 97 x 63 mm (L,H,W)

Assorbimento:

max 75 mA
