Accessori per il BUS



B.BUS AL24B

Serie Bridge Bus. Alimentatore

Alimentatore con uscita 24 Vdc 4 A, parallelabile ed autoprotetto sul cortocircuito e sul corto.
È possibile collegare più alimentatori in parallelo distribuiti in diversi punti sull’impianto per fornire l’energia necessaria per il corretto funzionamento dei moduli Bridge Bus Easydom.
Lo stato di funzionamento è segnalato da un led blu visibile solo a quadro elettrico aperto.

In caso di sovraccarico o surriscaldamento l’alimentazione si auto proteggerà spegnendosi fino a quando le condizioni di malfunzionamento saranno rientrate nei valori normali riaccendendosi automaticamente.



Caratteristiche:
  • Protezione contro corto circuiti
  • Protezione contro il sovraccarico
  • Protezione contro il surriscaldamento
  • Uscita parallelabile
  • Posizionamento in quadri o cassette compatibili con guida DIN
Descrizione:

Alimentatore 100-240Vac / 24Vdc

Dimensioni:

4 Moduli guida DIN 73 x 97 x 63mm (L,H,W)

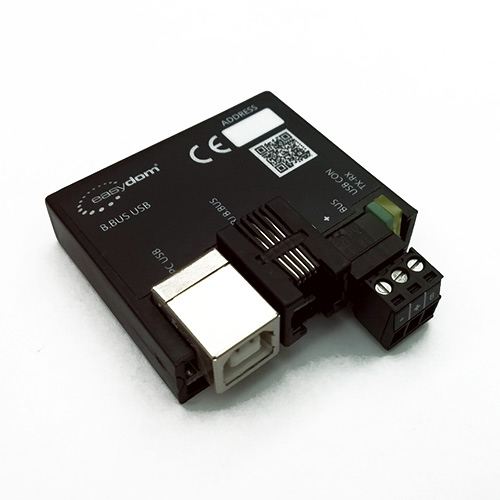

B.BUS USB

Serie Bridge Bus. Interfaccia di comunicazione USB

Interfaccia USB per il collegamento tra BUS Easydom ed altri sottosistemi. Questa interfaccia è optoisolata sia in trasmissione che in ricezione, in questo modo il PC non è direttamente collegato con il resto dell’impianto, evitandone la possibile rottura dovuta a scariche elettriche provenienti dall’impianto (causate per esempio da temporali).

È utilizzata per la configurazione e la messa in opera dell’impianto attraverso il software Easydom Start, oppure per il collegamento con il Touch Panel PC utilizzato per la supervisione ed il controllo dell’impianto. Sul BUS possono essere collegate contemporaneamente più interfacce.
È possibile connettere l’interfaccia sul sistema, direttamente dai morsetti di collegamento per il BUS o predisponendo sull’impianto una o più presa RJ11 collegate in modo corretto come indicato nello schema di collegamento riportato nella scheda tecnica di prodotto. Questo collegamento può risultare molto utile per interventi di manutenzione o di ampliamento di programmazioni del sistema e quando non si vuole lasciare l’interfaccia fissa nell’impianto realizzato e programmato.

Il modulo serve per la programmazione e l'interfacciamento con il software Easydom Start e Easydom HoMe.



Caratteristiche:
  • Protezione contro inversione polarità e corto circuiti
  • Segnalazione trasmissione e ricezione BUS
  • Morsetto connessione BUS estraibile
  • Plug USB per il collegamento con il PC
  • Plug RJ11 per il collegamento volante con il BUS
Descrizione:

Interfaccia Easydom USB - BBUS

Dimensioni:

50 x 55 x 17mm (L,H,W)

Assorbimento:

max 20 mA

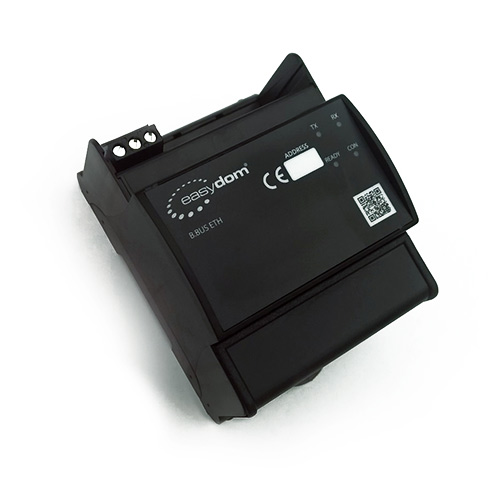

B.BUS ETH

Serie Bridge Bus. Modulo di conversione BUS - LAN

Interfaccia ETH per il collegamento tra BUS Easydom ed altri sottosistemi. È utilizzata per la configurazione e la messa in opera dell’impianto attraverso il software Easydom Start, oppure per il collegamento con il Touch Panel PC utilizzato per la supervisione ed il controllo dell’impianto o da qualsiasi dispositivo raggiungibile dalla rete. L'interfaccia trasforma il sistema BBUS in protocollo raggiungibile attraverso la rete LAN, ogni ETH ha un MAC ADDRESS univoco e esce di default in DHCP, risponde al protocollo UPnP rendendo tutto l'impianto realizzato facilmente individuabile per le integrazioni con gli altri oggetti nella rete.

Il modulo serve per la programmazione e l'interfacciamento con il software Easydom Start e Easydom HoMe.



Caratteristiche:
  • Protezione contro inversione polarità e corto circuiti
  • Segnalazione trasmissione e ricezione BUS
  • Posizionamento in quadri o cassette compatibili con guida DIN
  • Morsetto connessione BUS estraibile
  • Presa RJ45 per il collegamento verso la rete LAN
Descrizione:

Interfaccia Easydom BBUS -LAN

Dimensioni:

4 Moduli guida DIN  73 x 97 x 63mm (L,H,W)

Assorbimento:

max 100 mA

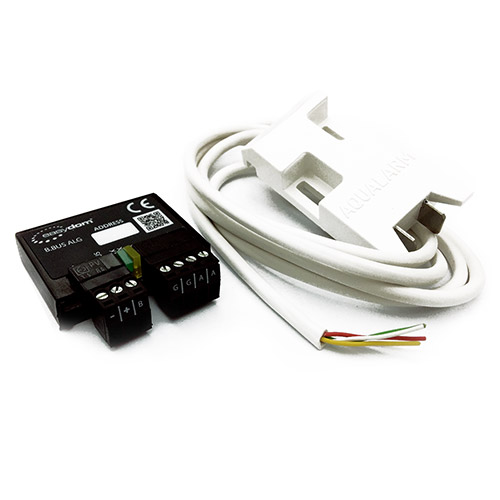

B.BUS ALG

Serie Bridge Bus. Modulo di controllo sonde allagamento e gas

Questo prodotto è stato realizzato per controllare sensori antiallagamento e rilevatori di gas.
All’ingresso si può collegare il sensore di allagamento ad alta impedenza e un sensore gas ON/OFF. È possibile gestire fino a 4 utenze per ogni allarme.
Il riarmo delle utenze non è gestito dal modulo per questioni di sicurezza.

La sua piccola dimensione e la loro duttilità ne permette l’applicazione sia sui nuovi impianti che nelle ristrutturazioni.

Il modulo serve per la programmazione e l'interfacciamento con il software Easydom Start e Easydom HoMe.



Caratteristiche:
  • Protezione contro inversione polarità e corto circuiti
  • Segnalazione trasmissione BUS
  • Posizionamento in scatole da incasso
  • Morsetto connessione BUS estraibile
  • Morsetti connessione ingressi estraibili
Descrizione:

Modulo di controllo sonde allagamento e gas

Dimensioni:

Modulo: 40 x 35,5 x 12mm (L,H,W)
Sonda: 61 x 30 x 13mm (L,H,W)

Assorbimento:

max 50 mA

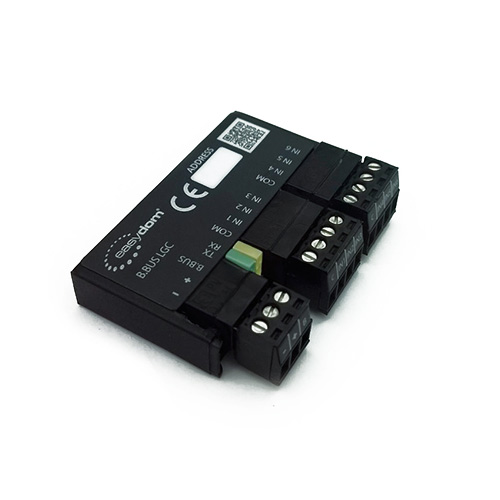

B.BUS LGC

Serie Bridge Bus. Modulo di gestione logica

Il modulo logica può controllare fino a 48 operandi tra ingressi e/o uscite su BUS e 6 ingressi a bordo modulo, attuando le operazioni AND o OR. Gestisce 6 operazioni con 8 operandi l'una, dando in uscita un risultato. Con questo modulo è possibile monitorare N valvole di zona e controllare la valvola generale o la caldaia.



Caratteristiche:
  • Protezione contro inversione polarità e corto circuiti
  • Segnalazione trasmissione e ricezione BUS
  • Posizionamento in scatole da incasso
  • Morsetto connessione BUS estraibile
  • Il BUS Easydom utilizza una connessione certificata Microsoft Windows 10
Descrizione:

Modulo logica + 6 In. a bordo - riferimento comune +24 Vdc

Dimensioni:

Incasso 54 x 30 x 12 mm (L, H, W)

Assorbimento:

max 20 mA

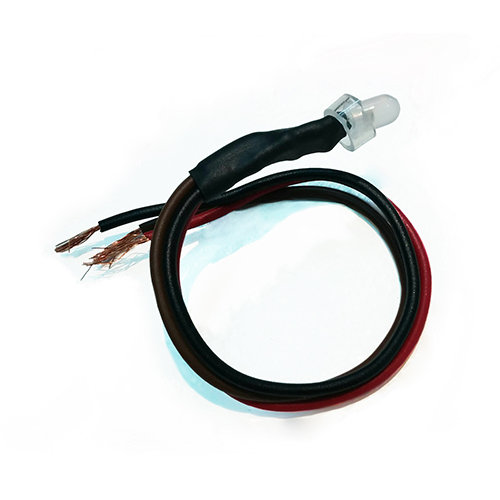

B.BUS LED 24V

Serie Bridge Bus. Led doppia alimentazione alimentato dal Bus

Led bicolore rosso/verde a 24 Volt per la retroilluminazione di pulsanti o interruttori.
Grazie alla sua piccola dimensione si alloggia perfettamente in qualsiasi serie civile.
Confezione da 25 pezzi.

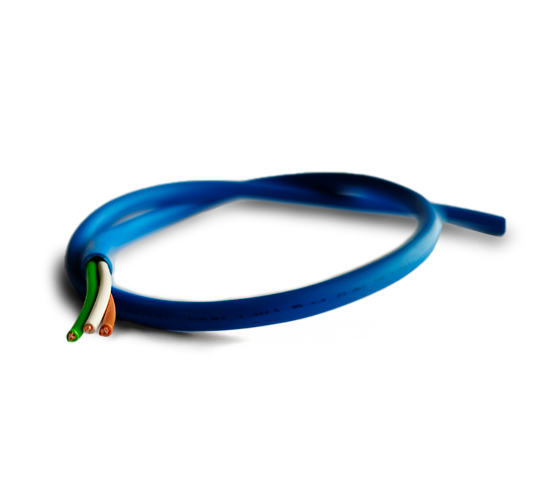

BUS CABLE

Cavo metrato

Il nuovo cavo Easydom è Made in Italy con guaina in PVC trasparente, marchiato e garantito.
Il cavo è altamente flessibile per evitare rotture durante gli infilaggi e metrato per agevolare la misurazione.



Caratteristiche:
  • Risponde alla normativa UNEL 36762 C4 U/o 400V
  • Rame rosso flessibile 16x0,193
  • Isolamento PVC 1,6mm
  • Cordatura: Conduttori riuniti concentricamente passo di riunitura 80mm
  • Colori dei fili interni uguali a quelli del BUS Easydom: bianco, marrone e verde.
Descrizione:

Cavo metrato con guaina in PVC trasparente e tubolare con spessore 0,8mm

Dimensioni:

Matasse da 100m in termoretraibile
