Il protocollo Easydom B.BUS
Un protocollo di comunicazione broadcast ottimizzato per la home automation
Introduzione
Lo scambio di informazioni tra i dispositivi presenti sul bus avviene mediante telegrammi criptati, che trasmettono le informazioni necessarie codificate sotto forma di bit e byte. Ad esempio, ogni volta che si aziona un interruttore oppure varia la temperatura in un ambiente o se un sistema ha delle informazioni da trasmettere viene immesso sul bus un telegramma.
La natura dei telegrammi sul canale bus sono di tipo broadcast, ogni dispositivo presente ascolta le trasmissioni e solo se interessato se ne prende carico gestendo l’informazione.
Per garantire un utile percezione di reattività del sistema la velocità minima di comunicazione è 9,6 kbit/s e la massima di 28,8kbit/s, avendo cosi un tempo di impegno massimo del canale bus di 17,5ms con una dimensione massima del telegramma di 21 byte. Le velocità variano in base alle distanze di comunicazione, normalmente con un impianto bus di 3 km la velocità di trasmissione è di 9,6 kbit/s.

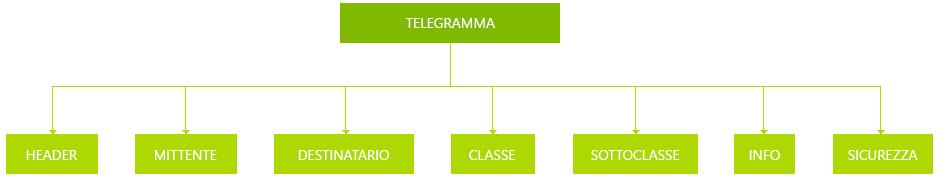

Struttura del telegramma
Il telegramma è costituito da più campi:
- Header, che specifica lo start byte;
- Indirizzo sorgente, che specifica qual è il dispositivo che sta inviando il telegramma;
- Indirizzo destinazione, che indica il dispositivo o i dispositivi a cui è destinato il telegramma;
- Classe di comando, che indica la tipologia dell’oggetto esempio comandi digitali, comandi analogici;
- Sottoclasse di comando, che indica normalmente la natura del comando da eseguire;
- Informazione, struttura flottante contenente le informazioni del comando, ovvero in caso di classe digitale come commutare un relè.
- Campi di sicurezza, contenente il checksum di controllo del telegramma e la chiave di cifratura.

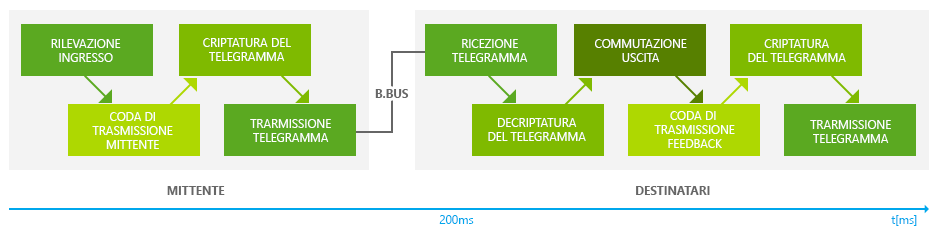

Flusso di propagazione della funzione
Ad ogni dispositivo corrisponde un indirizzo “fisico” univoco in tutto il sistema bus per la comunicazione in modo “diretto” e più indirizzi di zona/gruppo per la comunicazione contemporanea su più dispositivi.
L’indirizzo di zona/gruppo è utilizzato ad esempio nel caso in cui un interruttore deve accendere più luci su dispositivi bus diversi (in cui il destinatario non è univoco), il campo “destinatario” viene posto a zero, i campi “classe” e “sottoclasse” posti opportunamente, realizzano un “cablaggio logico” tra i diversi dispositivi. L’indirizzo di zona/gruppo può essere visto come un’associazione, sotto un singolo ID di più uscite (relè, OC, virtuali o analogiche) senza interessarsi su che dispositivo giacciono realmente. La flessibilità del sistema B.BUS risiede nell’associazione tra i dispositivi di comando (ad esempio pulsanti) e gli indirizzi di destinazione univoco o gruppo/zona degli attuatori (ad esempio lampade), la modifica di tali associazioni porta al cambio di comportamento dell’intero impianto elettrico senza alcuna modifica ai cablaggi fisici. L’indirizzo di un dispositivo BBUS è a 16 bit, quindi gli indirizzi disponibili sono 65535.
