Moduli gestione della temperatura

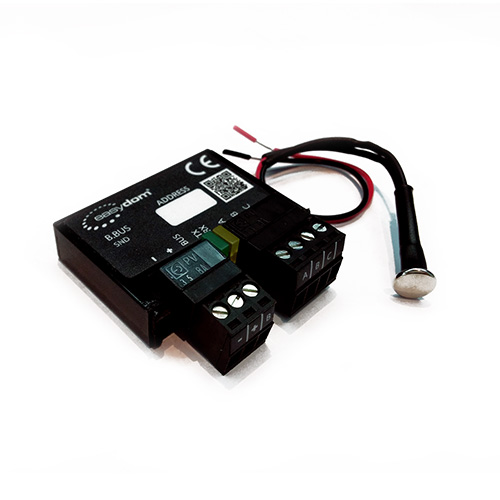

Serie Bridge Bus. Modulo di rilevazione temperatura
Comprende il modulo di temperatura e la sonda di temperatura. Il modulo di temperatura è il dispositivo usato per la misura della temperatura. È dotato di un ingresso per il collegamento del sensore di temperatura e, pilotando delle uscite relè via bus, permette il controllo di una valvola di zona o di un fan-coil in estate ed inverno. Le sue ridotte dimensioni permettono l’inserimento in comuni scatole per serie civili.
La sonda di temperatura è un sensore di temperatura analogico con precisione di 0,1°C. Viene utilizzato in abbinamento al modulo di temperatura per realizzare il controllo di temperatura in ambienti interni, offrendo così un comfort superiore oltre ad un sensibile risparmio energetico e la sicurezza del controllo antigelo invernale.
Il modulo deve essere programmato tramite BUS, utilizzando l’interfaccia USB ed il Software Easydom Start.
- Protezione contro inversione polarità e corto circuiti
- Segnalazione trasmissione BUS
- Posizionamento in scatole da incasso
- Morsetto connessione BUS estraibile
Modulo e sonda di temperatura da 0 a +45°C step 0.1°C
Incasso 40 x 35,5 x 12 mm (L, H, W)
max 20 mA

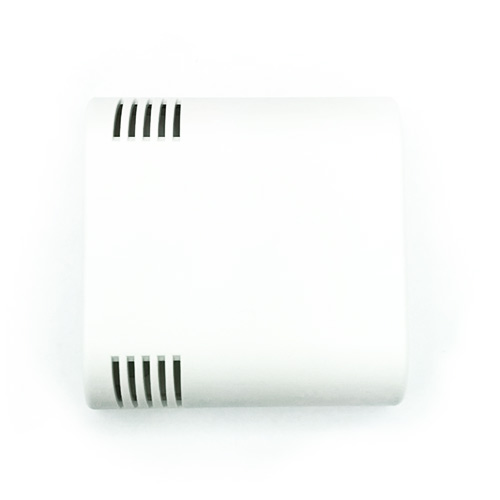

Serie Bridge Bus. Modulo di rilevazione temperatura e umidità
Il modulo sonda temperatura e umidità è il dispositivo usato per la rilevazione e gestione della temperatura ambientale e dell’umidità dell’aria. È dotato di 2 uscite relè con contatto di scambio da 3A per poter pilotare direttamente contatti di avviamento caldaia, deumidificatori d’aria e apparecchiature per la gestione del microclima offrendo così un comfort superiore oltre ad un sensibile risparmio energetico e la sicurezza del controllo antigelo invernale.
La sonda è in grado inoltre di pilotare delle uscite relè via bus in modo da permettere il controllo di una valvola di zona o di un fan-coil.
Il modulo è studiato per il posizionamento a parete ed il suo corpo è finestrato garantendo cosi una reale misura delle grandezze.
Il modulo deve essere programmato tramite BUS, utilizzando l'interfaccia USB ed il Software Easydom Start.
- Protezione contro inversione polarità e corto circuiti
- Segnalazione trasmissione e ricezione BUS
- Posizionamento in scatole da incasso
- Morsetto connessione BUS estraibile
Modulo e sonda di temperatura e umidità da 0 a +125°C step 0.1°C Umidità 20%-90% step 1% - Uscite a bordo con 2 relè al morsetto 3A NA/NC
Incasso 40 x 35,5 x 12 mm (L, H, W)
max 50 mA
Serie Bridge Bus. Interfaccia B.BUS per termostato
Il modulo di interfaccia verso il crono termostato è il dispositivo utilizzato per la comunicazione e la gestione dei dati da e per il crono termostato. È dotato di un connettore per il collegamento al crono termostato e uno per la comunicazione via BUS. Gestisce gli azionamenti via bus che attivando delle uscite relè permettono il controllo di una valvola di zona o di uscita fan-coil. Le sue ridotte dimensioni ne consentono l’installazione in comuni scatole per serie civili. Il crono termostato ha un range di rilevazione della temperatura da 0°C a +45°C con una risoluzione su display di 0,1°C (0,25°C via BUS).
Schedino per l’integrazione del termostato seriale Gewiss Modello: GW14703.
- Protezione contro inversione polarità e corto circuiti
- Segnalazione trasmissione e ricezione BUS
- Posizionamento in scatole da incasso
- Morsetto connessione BUS estraibile
- Morsetti connessione verso il cronotermostato estraibile
Modulo e sonda di temperatura da 0 a +45°C step 0.1°C
Incasso 40 x 35,5 x 12 mm (L, H, W) cronotermostato 2 moduli 503
Alloggio su supporto Gewiss o compatibile
max 20 mA
