Accesorios para el BUS



B.BUS AL24B

Serie Bridge Bus. Fuente de alimentación

Fuente de alimentación con salida de 24 Vdc 4 A, paralela y autoprotegida en cortocircuito y temperatura. Es posible conectar varias fuentes de alimentación en paralelo distribuidas en diferentes puntos del sistema para proporcionar la energía necesaria para el correcto funcionamiento de los módulos Easydom Bridge Bus. El estado de funcionamiento se indica mediante un led azul visible sólo cuando el cuadro eléctrico está abierto.

En caso de sobrecarga o sobrecalentamiento, la fuente de alimentación se protegerá apagándose y volviendo a encenderse automáticamente cuando las condiciones de mal funcionamiento hayan vuelto a los valores normales.



Características:
  • Protección contra cortocircuitos
  • Protección de sobrecarga
  • Protección contra sobrecalentamiento
  • Salida en paralelo
  • Posicionamiento en armarios o recintos compatibles con carril DIN
Descripción:

Alimentación 100-240Vac / 24Vdc

Dimensiones:

4 Módulos DIN 73 x 97 x 63mm (L,H,W)







B.BUS USB

Serie Bridge Bus. Interfaz de comunicación USB

Interfaz USB para la conexión entre Easydom BUS y otros subsistemas. Esta interfaz está optoaislada tanto en la transmisión como en la recepción, de forma que el PC Easydom Glass no está conectado directamente con el resto de la planta, evitando las posibles roturas por descargas eléctricas de la planta (causadas por ejemplo por tormentas eléctricas). B.BUS USB se utiliza para la configuración e instalación del sistema a través del software Easydom Start, ó para la conexión con el PC Easydom Glass utilizado para la supervisión y control del sistema. En el BUS se pueden conectar varias interfaces al mismo tiempo.

Es posible conectar la interfaz en el sistema, directamente desde los terminales de conexión del BUS o instalando en el sistema uno ó  varios conectores ERJ11 correctamente conectados al sistema, tal y como se indica en el esquema de conexiones que se muestra en la ficha técnica del producto. Esta conexión puede ser muy útil para trabajos de mantenimiento ó para ampliar la programación del sistema y cuando no se desea dejar la interfaz fija en el sistema creado y programado.

El módulo se utiliza para programar e interconectar con el software Easydom Start y Easydom HoMe.



Características:
  • Protección contra inversión de polaridad y cortocircuitos
  • Señalización de transmisión y recepción de BUS
  • Abrazadera de conexión de BUS extraíble
  • Conector USB para la conexión al PC
  • Conector RJ11 para conexión volante con el BUS
Descripción:

Easydom USB - Interfaz BBUS

Dimensiones:

50 x 55 x 17mm (L,H,W)

Absorción:

máx. 20 mA






B.BUS ETH

Serie Bridge Bus. Módulo de conversión BUS - LAN

Interfaz ETH para la conexión entre Easydom BUS y otros subsistemas. Esta interfaz se utiliza para la configuración e instalación de la planta a través del software Easydom Start, ó para la conexión con el PC Easydom Glass utilizado para la supervisión y control de la planta ó desde cualquier dispositivo accesible desde la red.

La interfaz transforma el sistema B.BUS en un protocolo accesible a través de la red LAN. Cada ETH B.BUS tiene una dirección MAC única y sale por defecto en DHCP, responde al protocolo UPnP haciendo que todo el sistema sea fácilmente identificable para las integraciones con los demás objetos de la red.

El módulo se utiliza para programar e interconectar con el software Easydom Start y Easydom HoMe.



Características:
  • Protección contra inversión de polaridad y cortocircuitos
  • Señalización de transmisión y recepción de BUS
  • Posicionamiento en armarios ó recintos compatibles con carril DIN
  • Abrazadera de conexión de BUS extraíble
  • Presa RJ45 per il collegamento verso la rete LAN
Descripción:

Interfaz BBUS -LAN de Easydom

Dimensiones:

4 Módulos DIN 73 x 97 x 63mm (L,H,W)

Absorción:

máx. 100 mA






B.BUS ALG

Serie Bridge Bus. Módulo sensor de inundación y gas

Este producto ha sido diseñado para controlar sensores anti-inundación y detectores de gas. El sensor de inundación de alta impedancia y un sensor de gas ON/OFF pueden conectarse a la entrada. Es posible gestionar hasta 4 usuarios por cada alarma. El módulo no gestiona el rearme de los usuarios por razones de seguridad.

Su pequeño tamaño y su ductilidad permiten su aplicación tanto en nuevos sistemas como en renovaciones.

El módulo se utiliza para programar e interconectar con el software Easydom Start y Easydom HoMe.



Características
  • Protección contra inversión de polaridad y cortocircuitos
  • Señalización de transmisión de BUS
  • Posicionamiento en cajas empotradas
  • Abrazadera de conexión de BUS extraíble
  • Terminales de conexión de entrada extraíbles
Descripción

Módulo de control de sonda de inundación y gas

Dimensiones:

Módulo: 40 x 35.5 x 12mm (L,H,W)  Sonda: 61 x 30 x 13mm (L,H,W)

Absorción:

máx. 50 mA






B.BUS LGC

Serie Bridge Bus. Módulo Lógico

El módulo logico puede controlar hasta 48 operandos entre entradas y/ó salidas en el BUS y 6 entradas a bordo del módulo, implementando operaciones AND u OR. Gestiona 6 operaciones con 8 operandos cada una, dando un resultado en la salida. Con este módulo es posible monitorizar las válvulas de zona N y controlar la válvula principal o la caldera.



Características:
  • Protección contra inversión de polaridad y cortocircuitos
  • Señalización de transmisión y recepción de BUS
  • Posizionamento in scatole da incasso
  • Abrazadera de conexión de BUS extraíble
  • El BUS Easydom utiliza una conexión certificada Microsoft Windows 10
Descripción:

Módulo de gestión lógica BUS con 6 entradas a bordo

Dimensiones:

54 x 30 x 12 mm (L, H, W)

Absorción:

máx. 20 mA






B.BUS LED 24V

Serie Bridge Bus. Led de doble iluminación alimentado del BUS

LED rojo/verde de dos tonos de 24 voltios para la retroiluminación de Gracias a su pequeño tamaño, se adapta perfectamente a cualquier serie civil.

Paquete de 25 piezas.

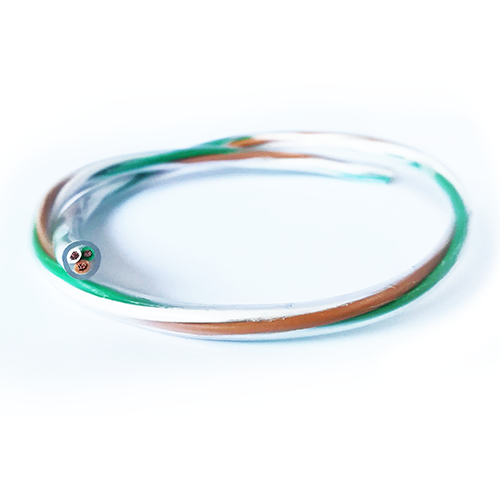

BUS CABLE

Cable métrico

El nuevo cable Easydom está fabricado en Italia con vaina de PVC transparente, con marca y garantía.
El cable es muy flexible para evitar roturas durante el roscado y medido para facilitar la medición.





Características:
  • Conforme a la norma UNEL 36762 C4 U/o 400V
  • Cobre rojo flexible 16x0,193
  • Aislamiento PVC 1,6mm
  • Cableado: Conductores ensamblados concéntricamente, paso de unión de 80 mm.
  • Los colores de los cables internos son los mismos que los del Easydom BUS: blanco, marrón y verde.
Descripción:

Cable métrico con vaina en PVC transparente y tubular de 0,8mm de grosor.

Dimensiones:

Rollo de 100m en termoretráctil
